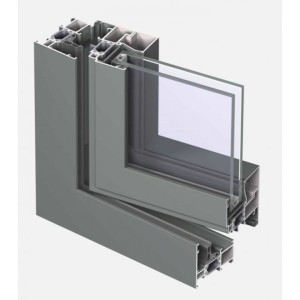

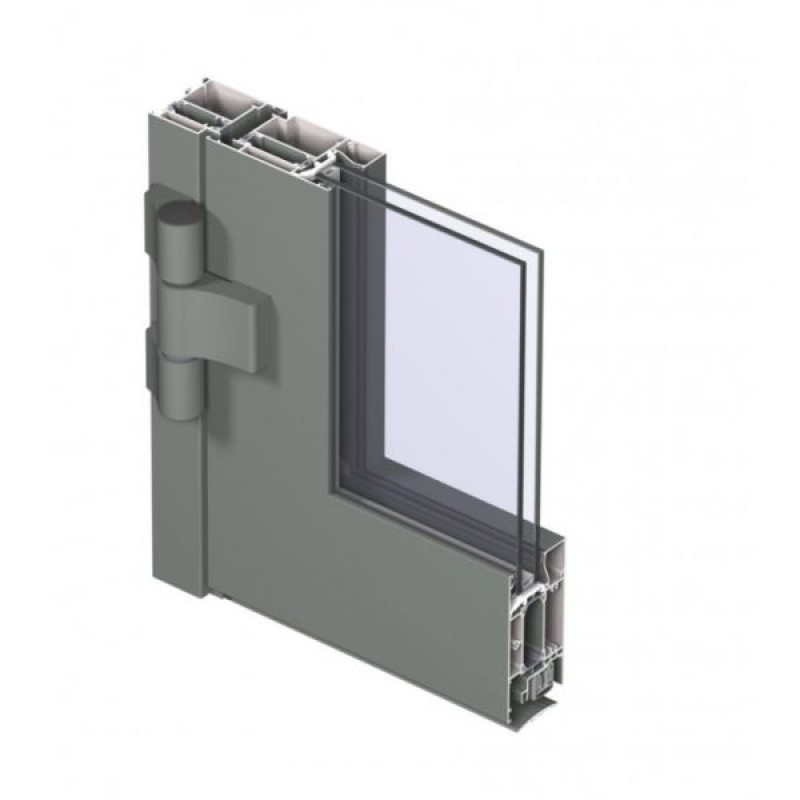

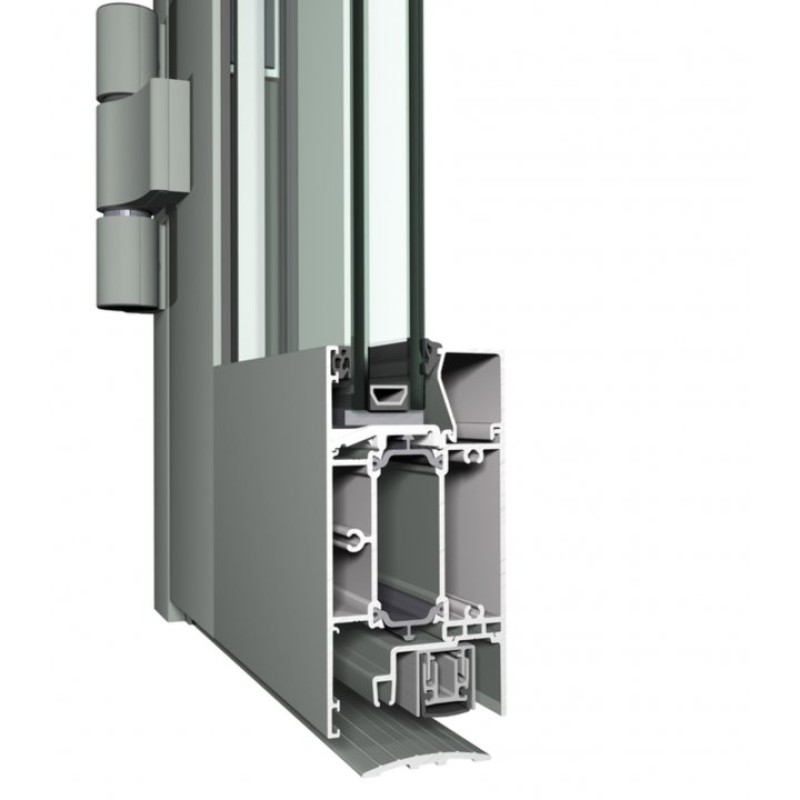

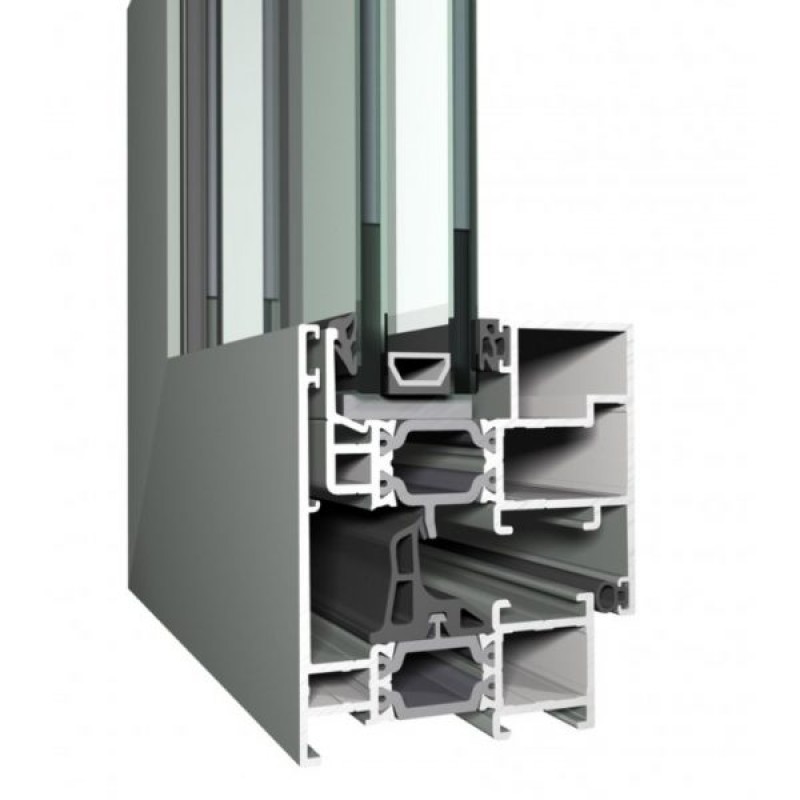

Door Concept System 68-Series2
افزودن به پروژه های شخصی|
LedBim Category: |
Door |
|
LedBim Sub Category: |
Swing Door |
|
IFC classification: |
Door |
|
UNSPSC name: |
Doors |
|
UNSPSC code: |
301715 |
|
Uniclass 1.4 Code: |
JL20 |
|
Uniclass 1.4 Description: |
Doors |
|
Uniclass 2.0 Code: |
SS-10-50-25-25 |
|
Uniclass 2.0 Description: |
Doors, Windows And Glazing Survey Systems |
|
Uniclass 2015 Code: |
EF_25_30 |
|
Uniclass 2015 Description: |
Doors and windows |
|
NBS Reference Code: |
10-50-25-25 |
|
NBS Reference Description: |
Doors, Windows And Glazing Survey Systems |
|
CSI MasterFormat 2014 Code: |
08 11 16 |
|
CSI MasterFormat 2014 itle: |
Aluminum Doors and Frames |
|
OmniClass Number: |
23-17 11 13 13 |
|
OmniClass itle: |
Aluminum Doors |
|
CSI UniFormat II Code: |
B2030 |
|
CSI UniFormat II itle: |
Exterior Doors |
Min. visible width frame: inward opening: 68 mm
Min. visible width vent: inward opening: 76 mm
Min. visible width frame-vent: inward opening: 149 mm
Min. visible width frame: outward opening: 42 mm
Min. visible width vent: outward opening: 102 mm
Min. visible width frame-vent: outward opening: 139 mm
Min. visible width -profile: 76 mm
Max. height vent: 3000 mm
Max. width vent: 1400 mm
Overall system depth frame: 59 mm
Overall system depth vent: 59 mm
Rebate height: 25 mm
Min. glass thickness: 4 mm
Max. glass thickness: 43 mm
Glazing method: Dry glazing with EPDM or neutral silicones
hermal break: Omega-shaped fibreglass reinforced polyamide strips
Performance
Comfort
Air tightness max. test pressure: 4 (600 Pa)
Water tightness: 4A (150 Pa)
Wind load resistance: C4 (1600 Pa)
Acoustic performance: Rw (C; Ctr) = 37 (-1; -4) dB / 44 (-2; -5) dB dB
Safety
Burglar resistance: WK 2, WK 3
Fire resistance: EW 30
