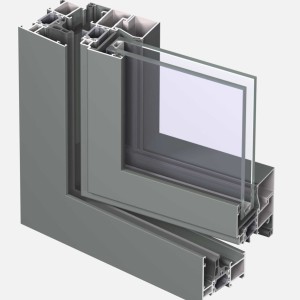

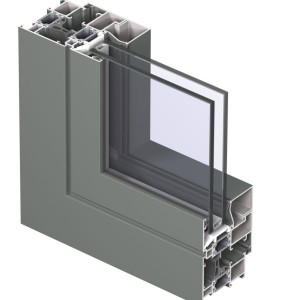

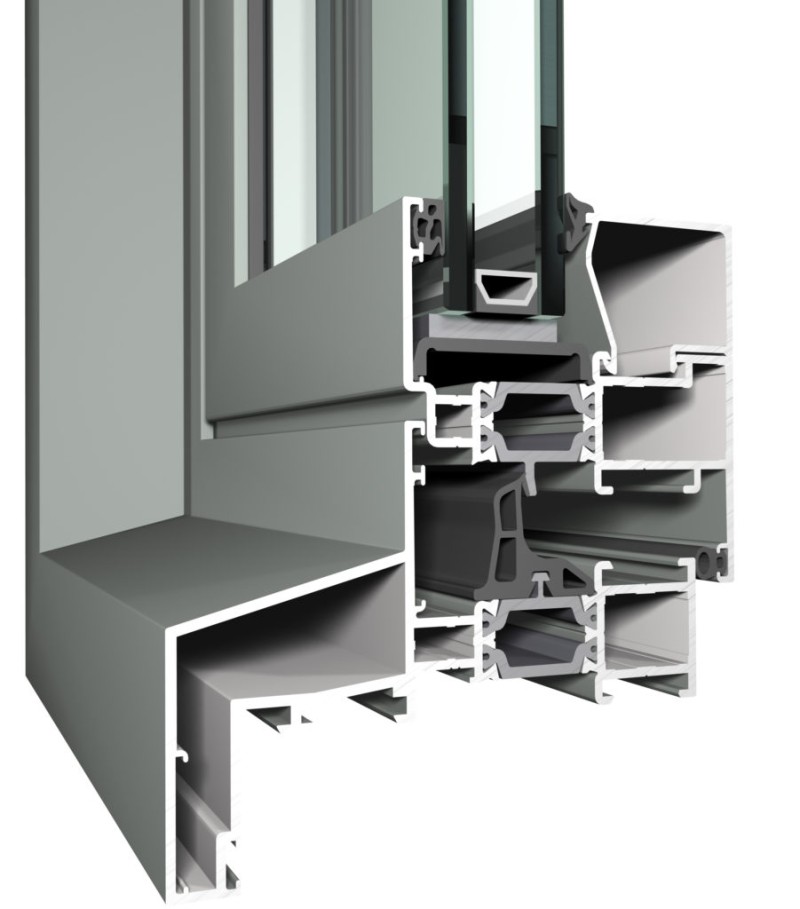

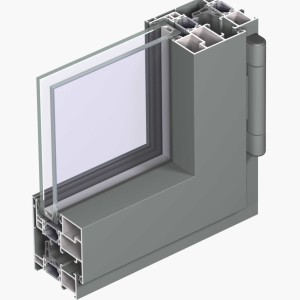

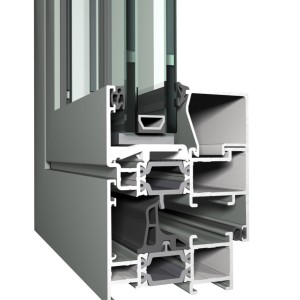

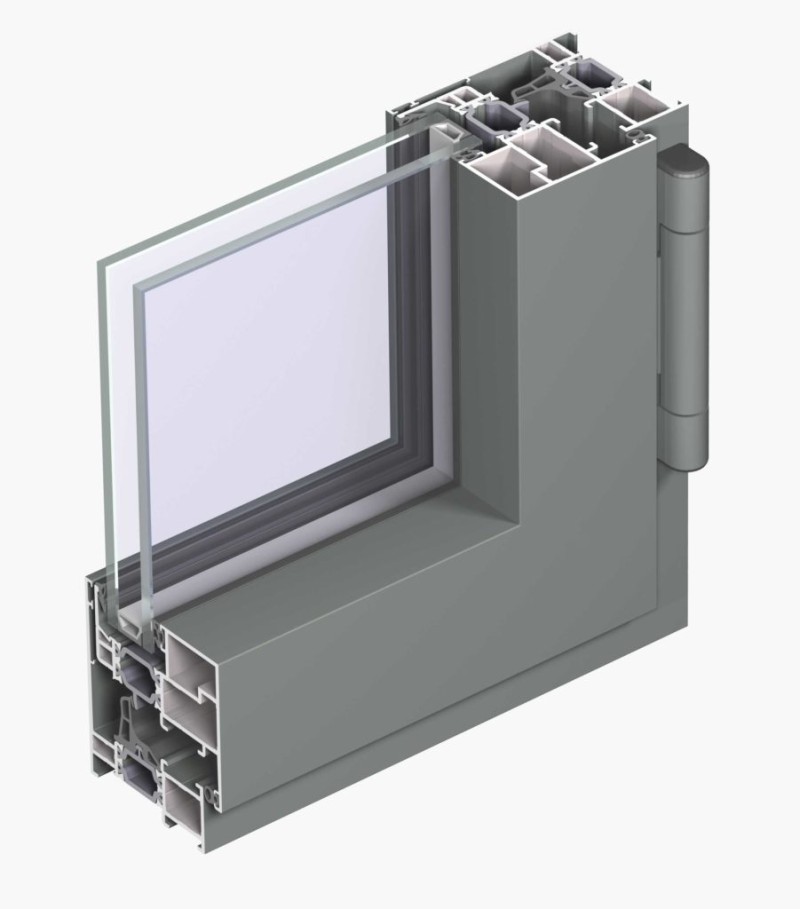

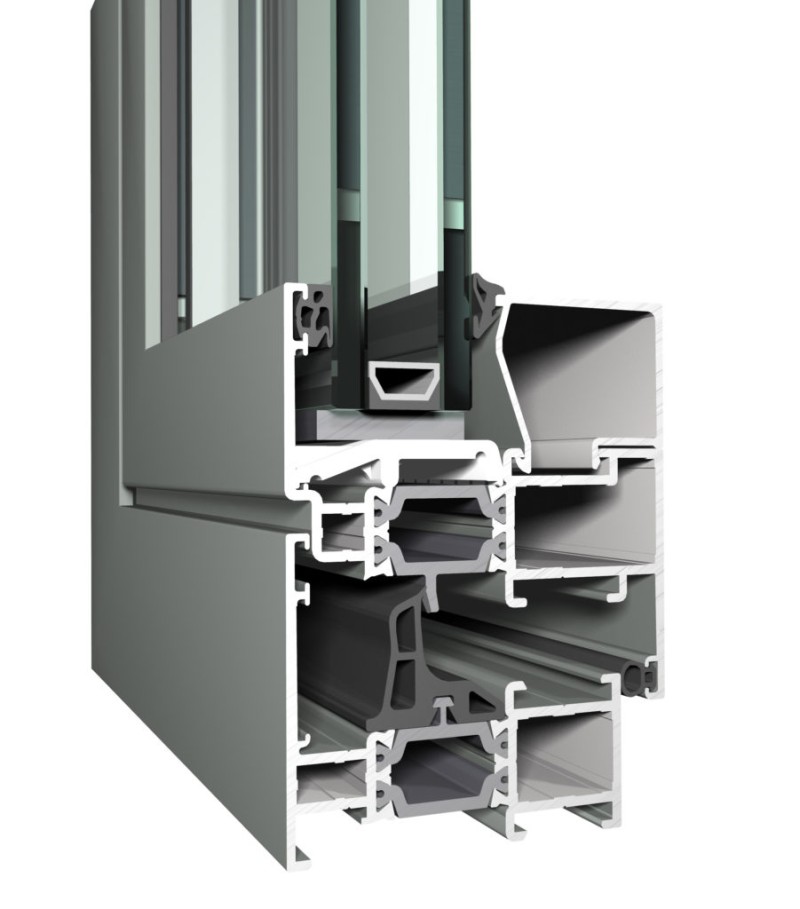

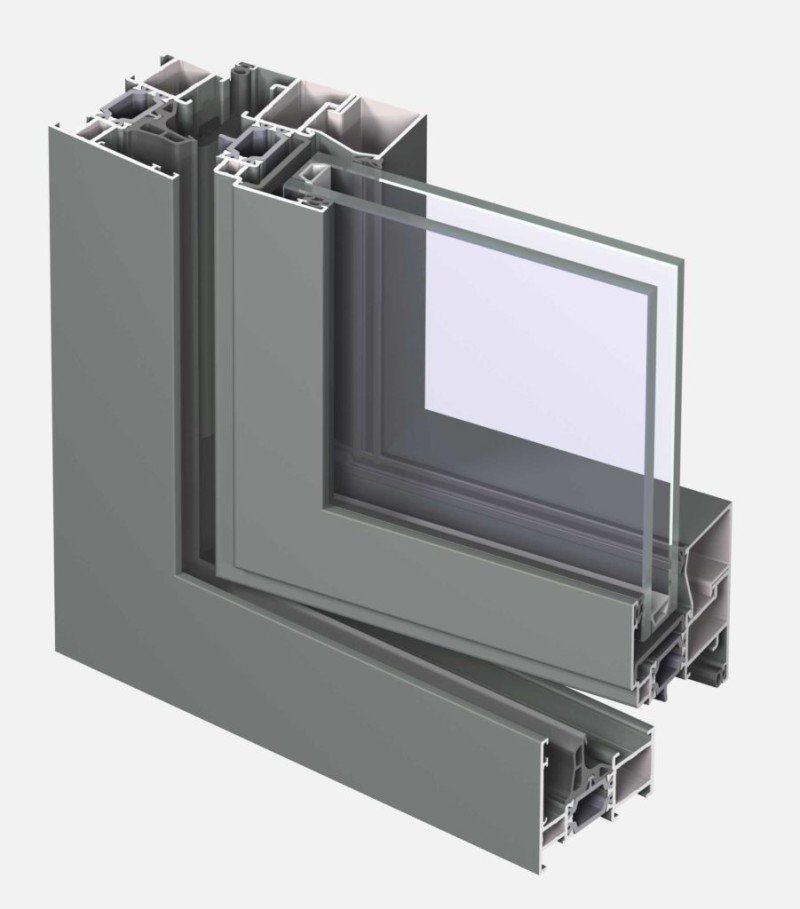

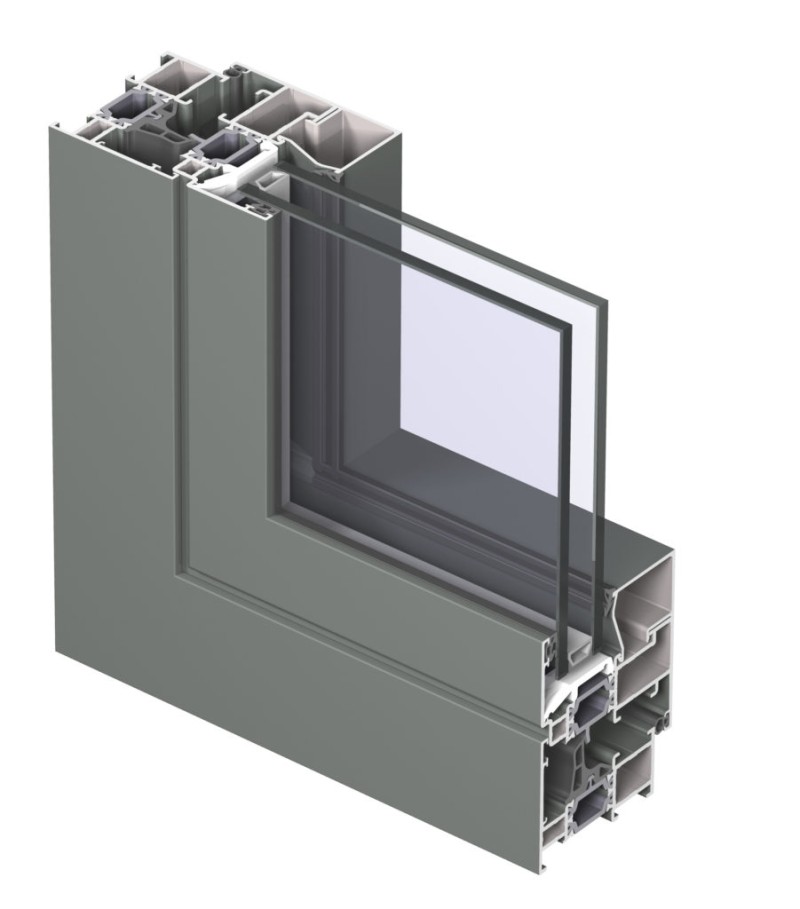

Window Concept System 68
افزودن به پروژه های شخصی|
LedBim Category: |
Window |
|
LedBim Sub Category: |
Opening Hinge |
|
LedBim Category: |
Window |
|
LedBim Sub Category: |
Opening Hinge |
|
IFC classification: |
Window |
|
UNSPSC name: |
Windows |
|
UNSPSC code: |
301716 |
|
Uniclass 1.4 Code: |
JL10 |
|
Uniclass 1.4 Description: |
Windows |
|
Uniclass 2.0 Code: |
PR-59-97 |
|
Uniclass 2.0 Description: |
Windows |
|
Uniclass 2015 Code: |
Pr_30_59_98_02 |
|
Uniclass 2015 Description: |
Aluminium window units |
|
NBS Reference Code: |
59-97 |
|
NBS Reference Description: |
Windows |
|
CSI MasterFormat 2014 Code: |
08 51 13 |
|
CSI MasterFormat 2014 itle: |
Aluminum Windows |
|
OmniClass Number: |
23-17 13 11 17 |
|
OmniClass itle: |
Window Frames |
|
CSI UniFormat II Code: |
B2020 |
|
CSI UniFormat II itle: |
Exterior Windows |
Min. visible width frame: inward opening: 51 mm
Min. visible width vent: inward opening: 33 mm
Min. visible width frame-vent: inward opening: 89 mm
Min. visible width frame: outward opening: 17,5 mm
Min. visible width vent: outward opening: 76 mm
Min. visible width frame-vent: outward opening: 93.5 mm
Min. visible width -profile: 76 mm
Max. height vent: 2400 mm
Max. width vent: 1700 mm
Overall system depth frame: 59 mm
Overall system depth vent: 68 mm
Rebate height: 25 mm
Min. glass thickness: 4 mm
Max. glass thickness: 54 mm
Min. glass thickness vent: 4 mm
Max. glass thickness vent: 54 mm
Performance
Comfort
Air tightness max. test pressure: 4 (600 Pa)
Water tightness: E750 (750 Pa)
Wind load resistance: C4 (1600 Pa)
Acoustic performance: 46(-2;-8) dB
Safety
Burglar resistance: RC 2/WK 2, RC 3/WK 3
Fire resistance: EW 30
Energy
hermal insulation (Uf): 1,8 W/m²K
