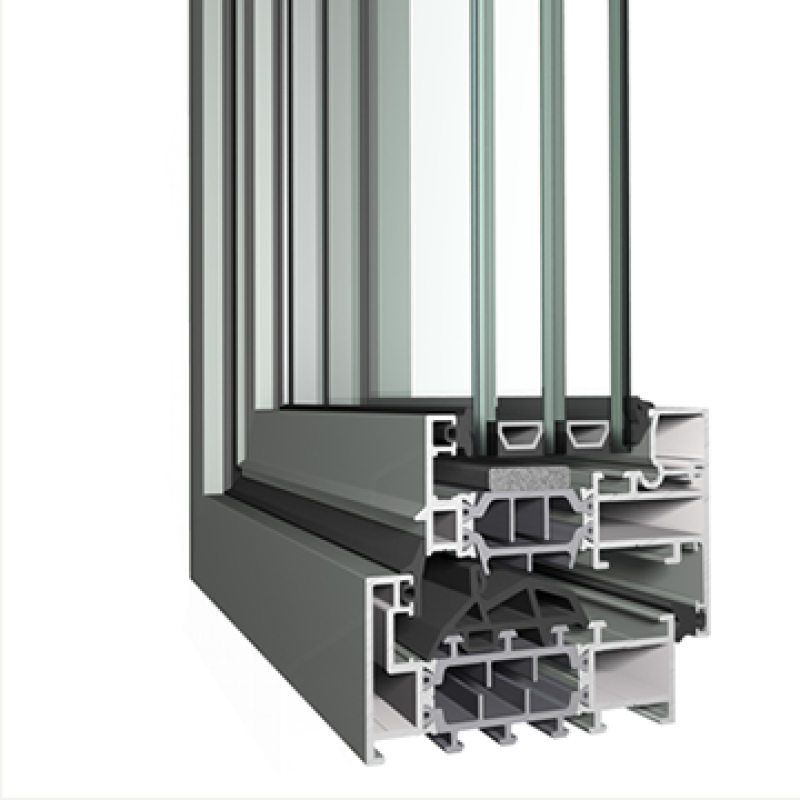

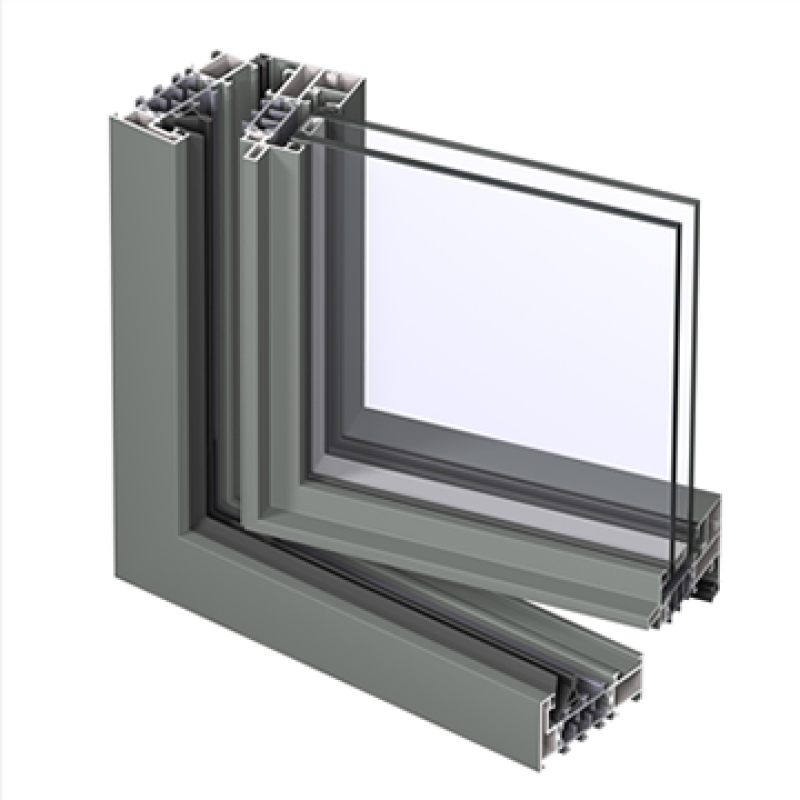

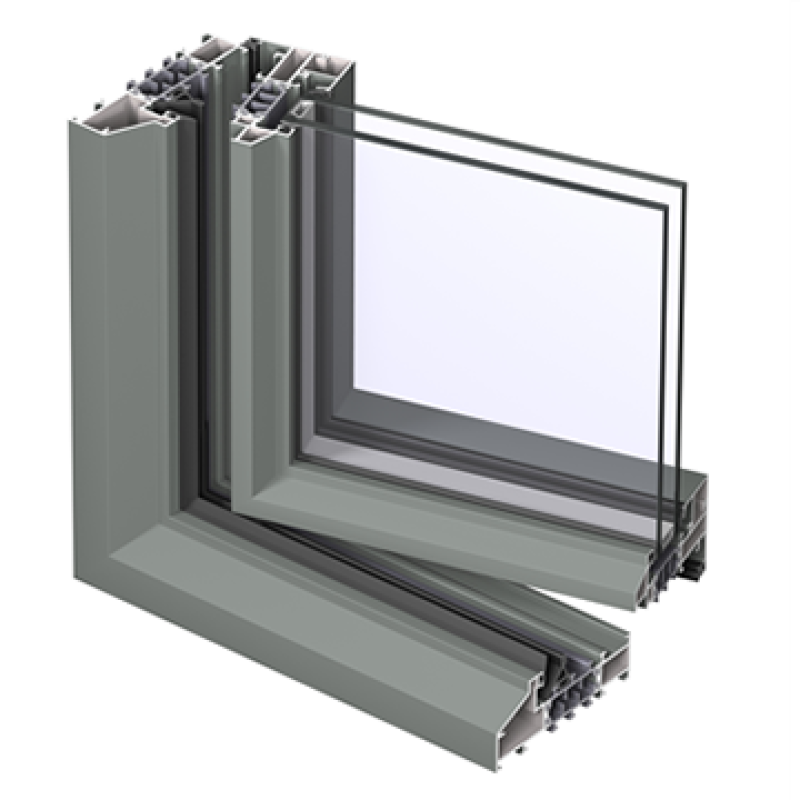

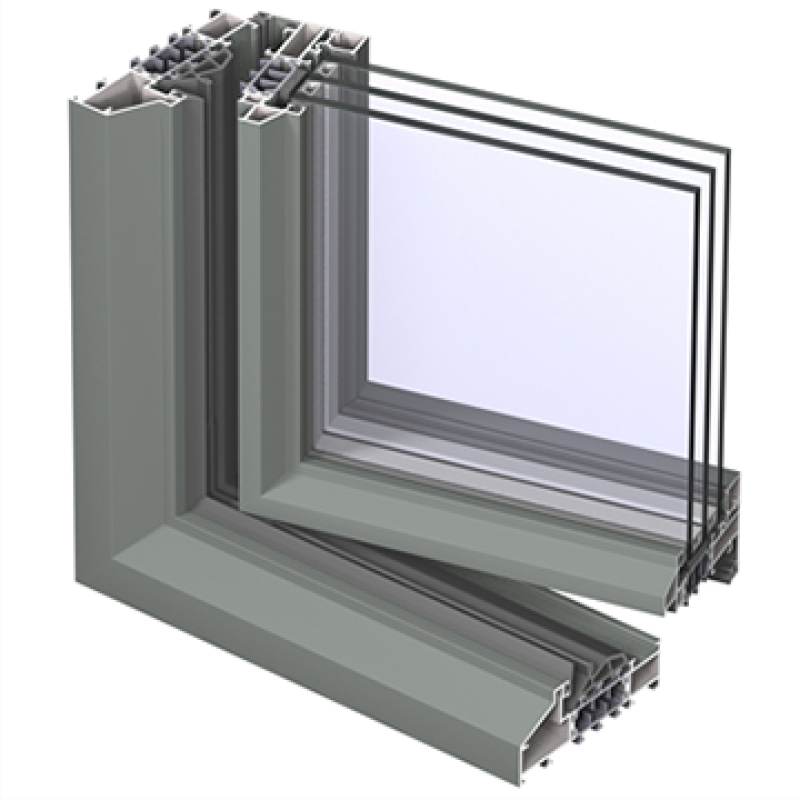

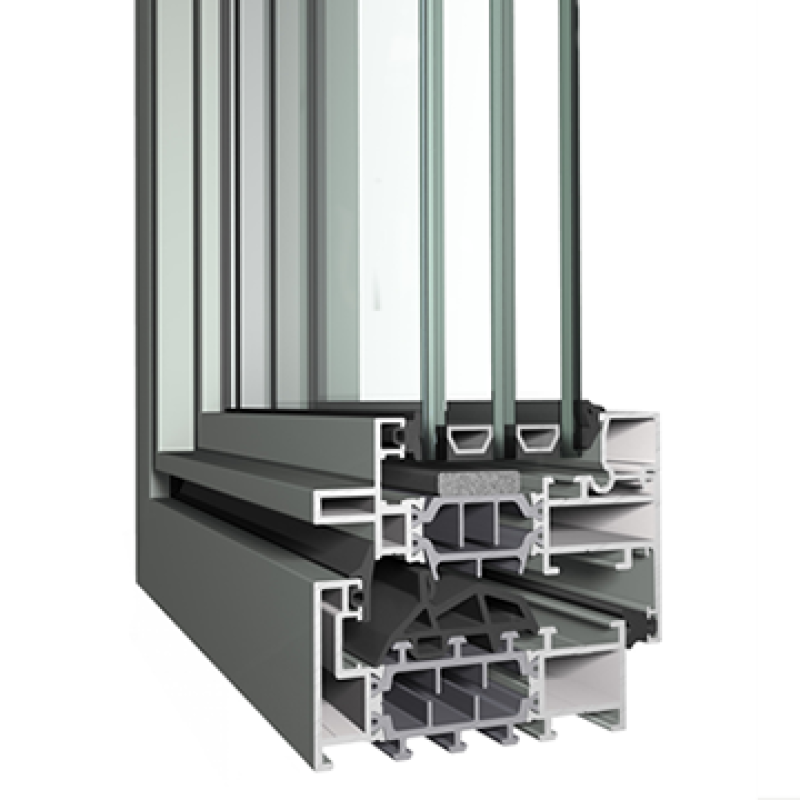

Window SL38-Series1

LedBim Category:

Window

LedBim Sub Category:

Opening Hinge

IFC classification:

Window

UNSPSC name:

Windows

UNSPSC code:

301716

Uniclass 1.4 Code:

JL10

Uniclass 1.4 Description:

Windows

Uniclass 2.0 Code:

PR-59-97

Uniclass 2.0 Description:

Windows

NBS Reference Code:

59-97

NBS Reference Description:

Windows

Min. visible width frame: inward opening: 33,5 mm
Min. visible width vent: inward opening: 21,5 mm
Min. visible width frame-vent: inward opening: 67 mm
Min. visible width frame: outward opening: 29 mm
Min. visible width vent: outward opening: 60,5 mm
Min. visible width frame-vent: outward opening: 89,5 mm
Min. visible width -profile: 48 mm
Max. height vent: 2200 mm
Max. width vent: 1600 mm
Overall system depth frame: 99 mm
Overall system depth vent: 86 mm
Rebate height: 13,5 mm
Min. glass thickness: 16 mm
Max. glass thickness: 55 mm
Min. glass thickness vent: 16 mm
Max. glass thickness vent: 55 mm

Performance
Comfort
Air tightness max. test pressure: 4 (600 Pa)
Water tightness: 9A (600 Pa)
Wind load resistance: C4 (1600 Pa)
Acoustic performance: 45 dB

Safety
Burglar resistance: RC 2/WK 2
Fire resistance: EW 30

Energy
hermal insulation (Uf): 1,9 W/m²K
