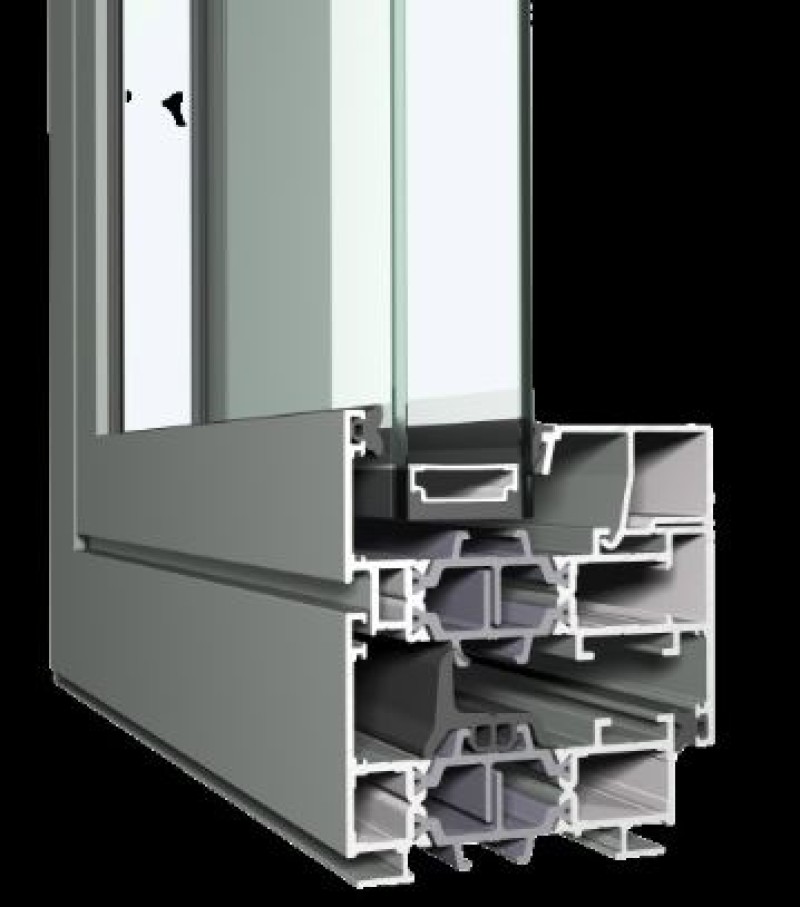

Window Thermo System 68
افزودن به پروژه های شخصی|
LedBim Category: |
Window |
|
LedBim Sub Category: |
Opening Hinge |
|
IFC classification: |
Window |
|
Uniclass 1.4 Code: |
JL10 |
|
Uniclass 1.4 Description: |
Windows |
|
Uniclass 2.0 Code: |
PR-59-97 |
|
Uniclass 2.0 Description: |
Windows |
|
Uniclass 2015 Code: |
EF_25_30 |
|
Uniclass 2015 Description: |
Doors and windows |
|
NBS Reference Code: |
59-97 |
|
NBS Reference Description: |
Windows |
|
CSI MasterFormat 2014 Code: |
08 50 00 |
|
CSI MasterFormat 2014 itle: |
Windows |
|
OmniClass Number: |
23-17 13 00 |
|
OmniClass itle: |
Windows |
|
CSI UniFormat II Code: |
B2020 |
|
CSI UniFormat II itle: |
Exterior Windows |
Min. Visible width frame: inward opening51 mm
Min. Visible width vent: inward opening33 mm
Min. Visible width frame-vent: inward opening89 mm
Min. Visible width frame: outward opening17,5 mm
Min. Visible width vent: outward opening76 mm
Min. Visible width frame-vent: outward opening93.5 mm
Min. Visible width -profile76 mm
Max. height vent2400 mm
Max. width vent1700 mm
Max. weight vent (element)170 kg
Overall system depth frame59 mm
Overall system depth vent68 mm
Rebate height25 mm
Min. Glass thickness4 mm
Max. Glass thickness54 mm
Min. Glass thickness vent4 mm
Max. Glass thickness vent54 mm
Performance
Comfort
Air tightness max. test pressure4 (600 Pa)
Water tightnessE900 (900 Pa)
Wind load resistanceC4 (1600 Pa)
Acoustic performance46(-2;-8) dB
Safety
Burglar resistanceRC 2/WK 2
RC 3/WK 3
Fire resistanceEW 30
Energy
hermal insulation (Uf)2,5 W/m²K
